WINISO® 3D
Isı akışlarının hesaplanması,
2D ve 3D termal köprüler, izotermal yüzeyler
ve EN ISO 10211’e göre U-değerleri
Profesyonel hesaplama
U, Ψ, X, izotermler, küf ve yoğuşma riski
Güçlü işlevsellik
pencere ve cephelerin termal hesaplaması için
WINISO® 3D
İçe aktarılan 3D CAD verileri sezgisel ve verimli bir şekilde hatalardan arındırılabilir ve hazırlanabilir. Temel ayrıntılar, kapsamlı ve karmaşık kaynak verilerinden özel olarak ve orijinaline sadık kalınarak çalışılabilir. Basit bir işlem ve kısa bir hesaplama süresinden sonra, FEM hesaplama çekirdeği detayın termal özelliklerini maksimum doğrulukla sunar.
Performans özellikleri
- CAD verilerinin (DXF, DWG, STEP) yüksek otomasyonlu geometri hazırlığı
- CAD verilerinin detaylı aktarımı. Kavisli yüzeylerin tanınması (yarıçap, serbest form) Otomatik ve manuel hazırlık
- Esnek otomatik tetrahedron meshleme ile FEM hesaplaması. Küçük ölçekli geometri detaylarında otomatik mesh iyileştirme
Demo sürümümüzü deneyin!
Neden WINISO® 3D?
- Bağımsız test enstitüleri tarafından onaylanmıştır
- Sonuçlar uluslararası düzeyde kabul görmektedir
- Son derece kullanıcı dostu çalışma
- Uzun vadeli müşteri memnuniyeti için güvenilir iş ortağı
- İlgili yasalar ve standartlar kabul edilmeden önce bile pazara hazır çözümler ve sürekli güncellemeler - çözümlerimiz her zaman günceldir
Kısa sunum
Örnekler

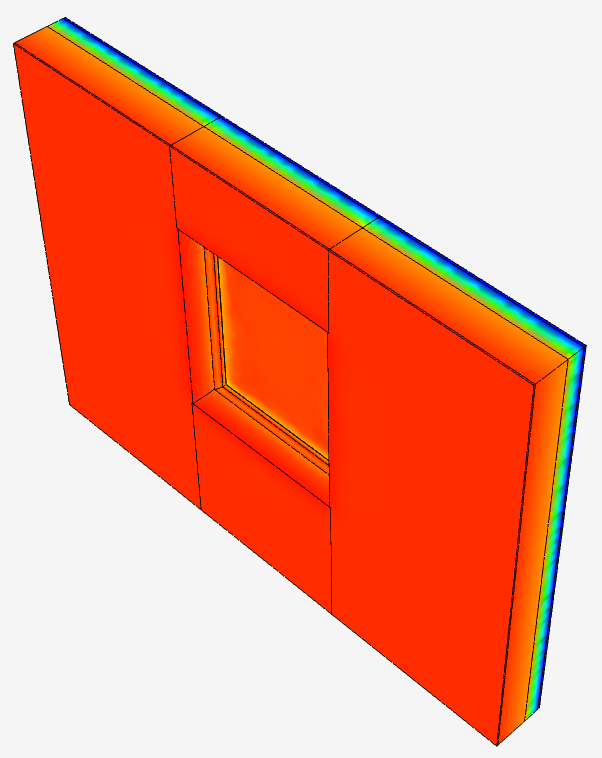

Duvar bağlantısı: Dış duvarda ahşap pencere/WDVS
Özel kurulum durumunda bir pencerenin iç kısmındaki izotermlerin ve minimum yüzey sıcaklığının belirlenmesi.

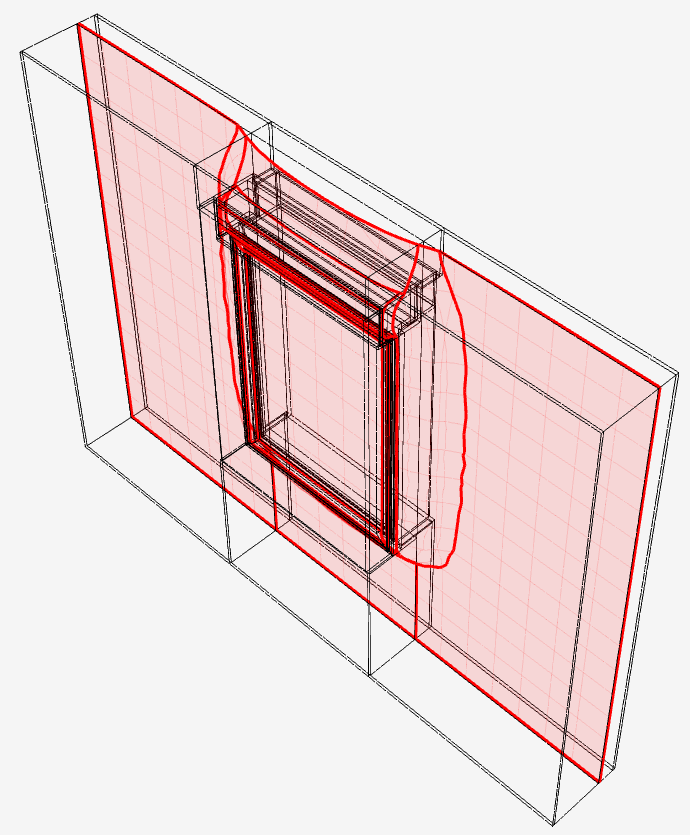

Panjur kutusu
DIN 4108 Bbl’ye göre panjur kutusu. 2 – Eski bina varyantı ve termal olarak optimize edilmiş tasarım. Isı köprüsünü en aza indirir ve küflenme ve yoğuşma riskini ortadan kaldırır.
Parapet – bir odanın köşesinde üç boyutlu termal köprü
Yenilenmemiş durum ve ETICS ile yenilenmiş. Yoğuşma riskinin (%100 nem) net bir şekilde gösterilmesi ve optimize edilmiş yalıtım tasarımı ile ortadan kaldırılması.

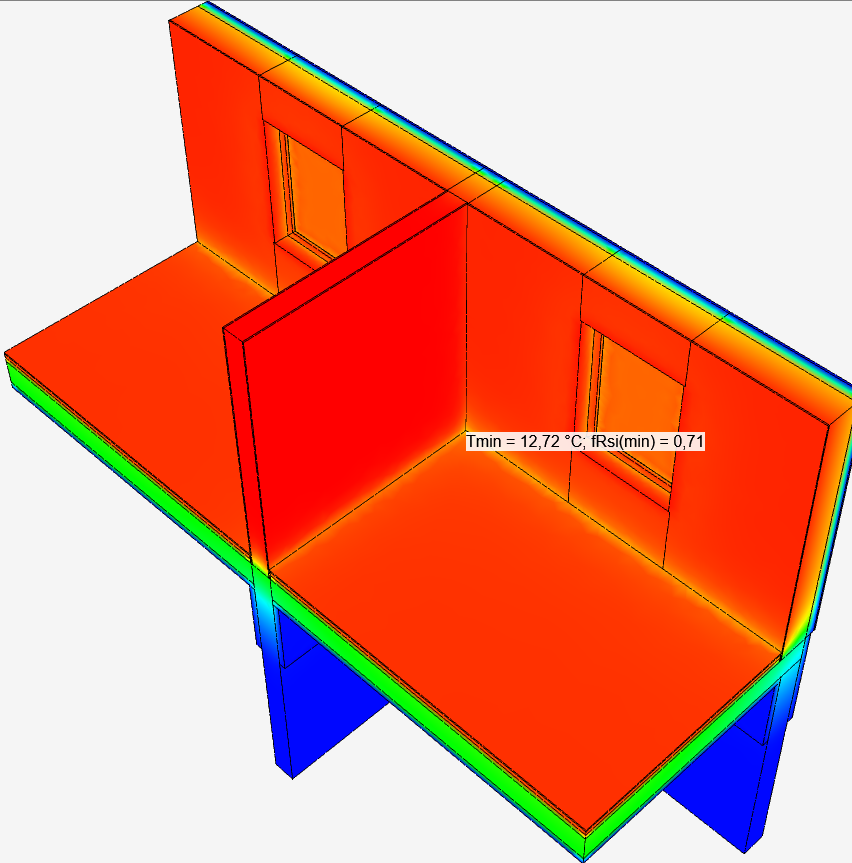

Yeraltı otoparkı: İç duvar entegrasyonu
Bağlantı iç duvarında üç boyutlu termal köprü. Eski bina ve hedeflenen yerel yalıtım ile termal olarak optimize edilmiş varyant. Isı köprüleri, küf ve yoğuşma riskinden kaçınma.

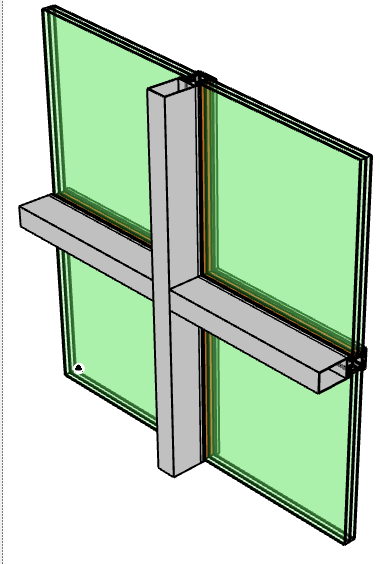

Mullion ve transom cephe
Tiriz/fansiyer birleşiminde üç boyutlu termal köprü. İzotermler, yüzey sıcaklıkları ve ısı akışı.
CAD

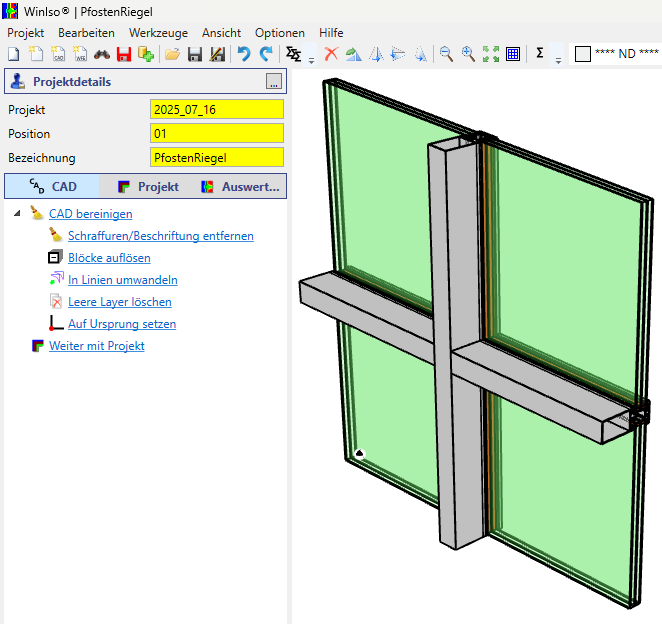

CAD içe aktarma ve temizleme
WINISO® 3D, CAD verilerini DWG, DXF ve STEP olarak içe aktarır. CAD hazırlığı için etkili araçlar, veri aktarımı sırasında CAD’den FEM’e sorunsuz bir geçiş sağlar.
CAD içe aktarma sırasında WINISO® 3D, CAD çiziminin kapsamlı ayrıntılarından simülasyon için gerekli özellikleri verimli bir şekilde çıkarır. Tarama, etiketler ve boyutlar gibi gereksiz bilgiler otomatik olarak kaldırılır ve geometrik özellikler temiz, tutarlı ve belirsiz olmayan bir çizgi geometrisine dönüştürülür. CAD ve FEM simülasyonu arasındaki köprü WINISO® 3D’de basit ve sezgiseldir.

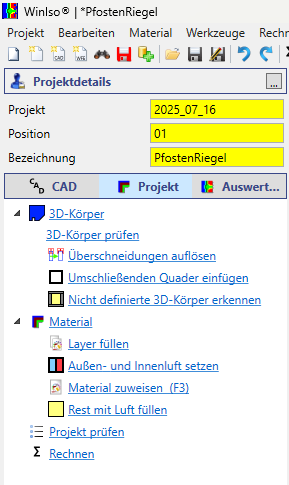

3B gövde oluşturma
3D geometri oluşturulurken ve düzenlenirken, tasarımın temel özellikleri ve konturları elde edilir ve verimli ve hızlı bir FEM hesaplamasının temeli atılır.
3D gövdeler, hazırlanan CAD geometrisinden otomatik olarak tanınır. Verimli ve hızlı bir FEM hesaplama ağı için temel oluştururlar. Güçlü bir araç seti, WINISO® 3D kullanıcısını 3D CAD geometrisini tanımada, kontrol etmede, temizlemede ve basitleştirmede destekler. Böylece tasarımın karakteristik özellikleri belirlenir ve malzeme atamaları gibi önemli CAD özellikleri otomatik olarak benimsenir.

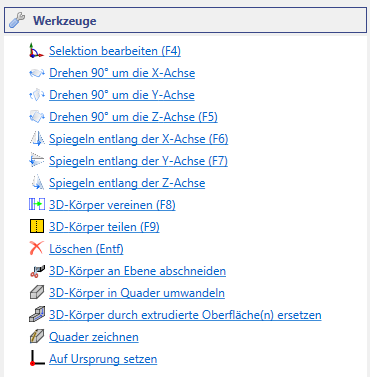

Araçlar
İçe aktarılan CAD verileri kolay ve esnek bir şekilde düzenlenebilir ve kapsamlı bir CAD araçları seti ile desteklenebilir.
CAD verilerinde değişiklik yapmak için CAD yazılımı kullanmaya gerek yoktur – WINISO® CAD tasarımına ekleme yapmak ve uyarlamak için koordineli bir araç seti sağlar. Kopyalama, yapıştırma, döndürme ve yansıtma gibi standart işlevlere ek olarak, 3D nesneler kırpılabilir, birleştirilebilir ve yeniden yapılandırılabilir.
Proje düzenleme
WINISO® 3D’nin koordineli araç seti ile simülasyon projelerinizi sezgisel, hızlı ve doğru bir şekilde oluşturun ve düzenleyin.
3B gövdeyi düzenleme
İçe aktarılan 3B geometri, kırpma, döndürme ve konumlandırma için sezgisel düzenleme işlevleriyle ayarlanabilir. Karmaşık geometriler, küboidler veya ekstrüzyon yüzeyleri olarak değiştirilerek yeniden üretilebilir ve işlenebilir.

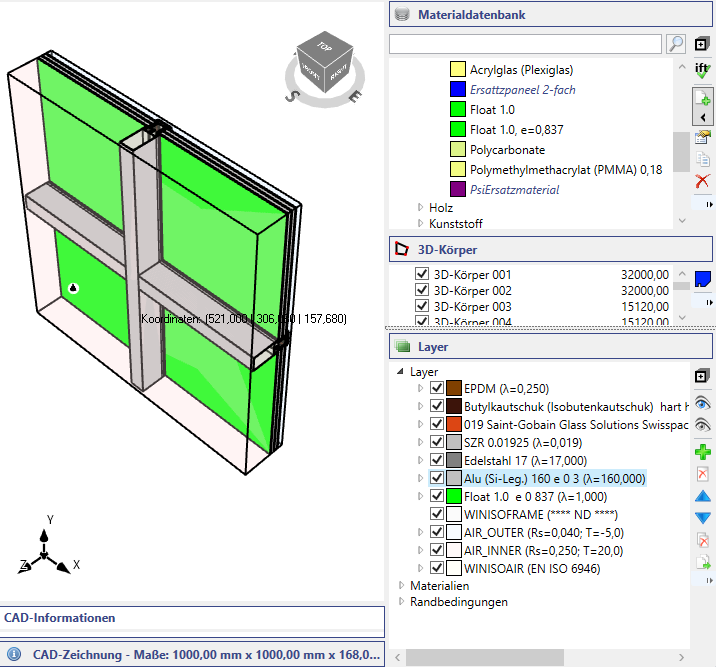

Malzeme ataması
Malzemeler, katman adına veya oluşturulan atamaya göre katmanlara manuel olarak otomatik olarak atanabilir.
WINISO® 3D kapsamlı bir malzeme veritabanı sunar; kullanıcı tarafından tanımlanan malzemeler SommerGlobal® veritabanına kaydedilir ve sonraki tüm projeler için kullanılabilir.

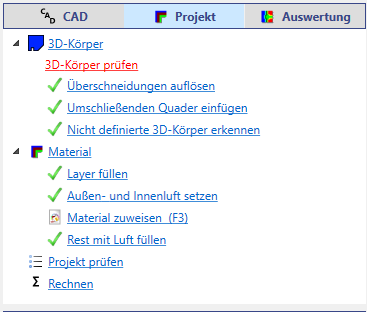

Sınır koşulları ve boşluklar
Çevreleyen küboid ile sınır koşulları için alanlar kolay ve verimli bir şekilde tanınır ve atanır.
Son olarak, 3D geometrinin tanımlanmamış alanları otomatik olarak boşluklar olarak tanınır ve “Kalanı hava ile doldur” işlevi ile atanır
Değerlendirme
Standartlarla uyumlu, otomatik, sezgisel olarak anlaşılabilir ve serbestçe yapılandırılabilir – WINISO® 3D değerlendirme ve rapor araçları, hesaplama sonuçlarınızı oluştururken ve sunarken size hedefe yönelik destek sağlar.

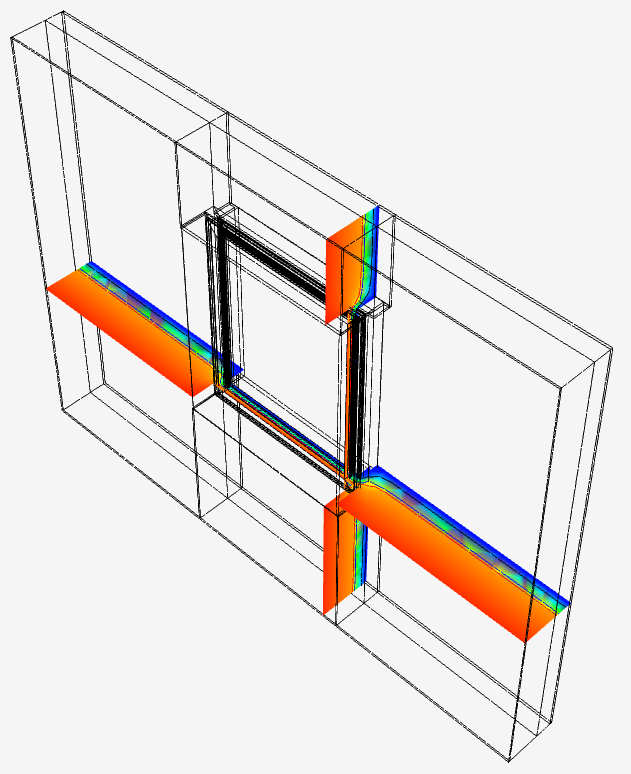

Sıcaklıklar
Sonuç ekranında
Yanlış renk gösteriminde sıcaklıklar
ya bileşen yüzeylerinde ya da bileşen boyunca kesit düzlemlerinde.

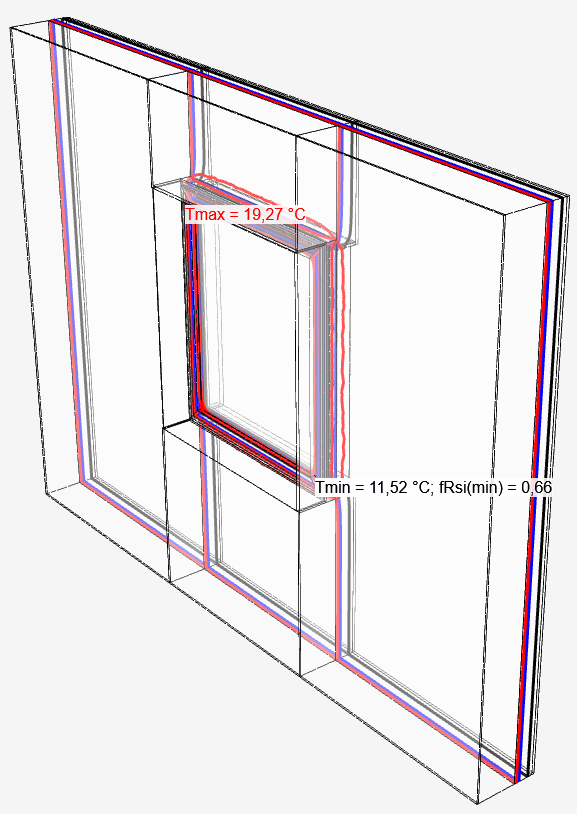

İzotermler
Yapıdaki kritik sıcaklıkların ilerleyişini görselleştirmek için sonuç ekranında izotermal çizgiler gösterilebilir. Varsayılan olarak 13°C (küflenme riski), 10°C (yoğuşma riski) ve 0°C (donma) izotermleri görüntülenir. İzoterm ekranı serbestçe yapılandırılabilir.
Yoğuşma, küf
“Yoğuşma” ve “küf” ekranları, %80 (küf) veya %100 (yoğuşma, yoğuşma) kritik nem seviyelerinin ne zaman aşıldığını açıkça gösterir.

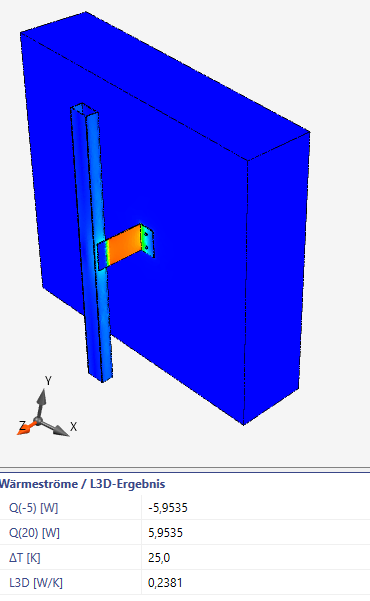

Termal köprüler
Üç boyutlu termal iletkenlik L3D ve basit varyant hesaplamaları değerlendirilerek, noktasal termal köprüler χ ölçülebilir.

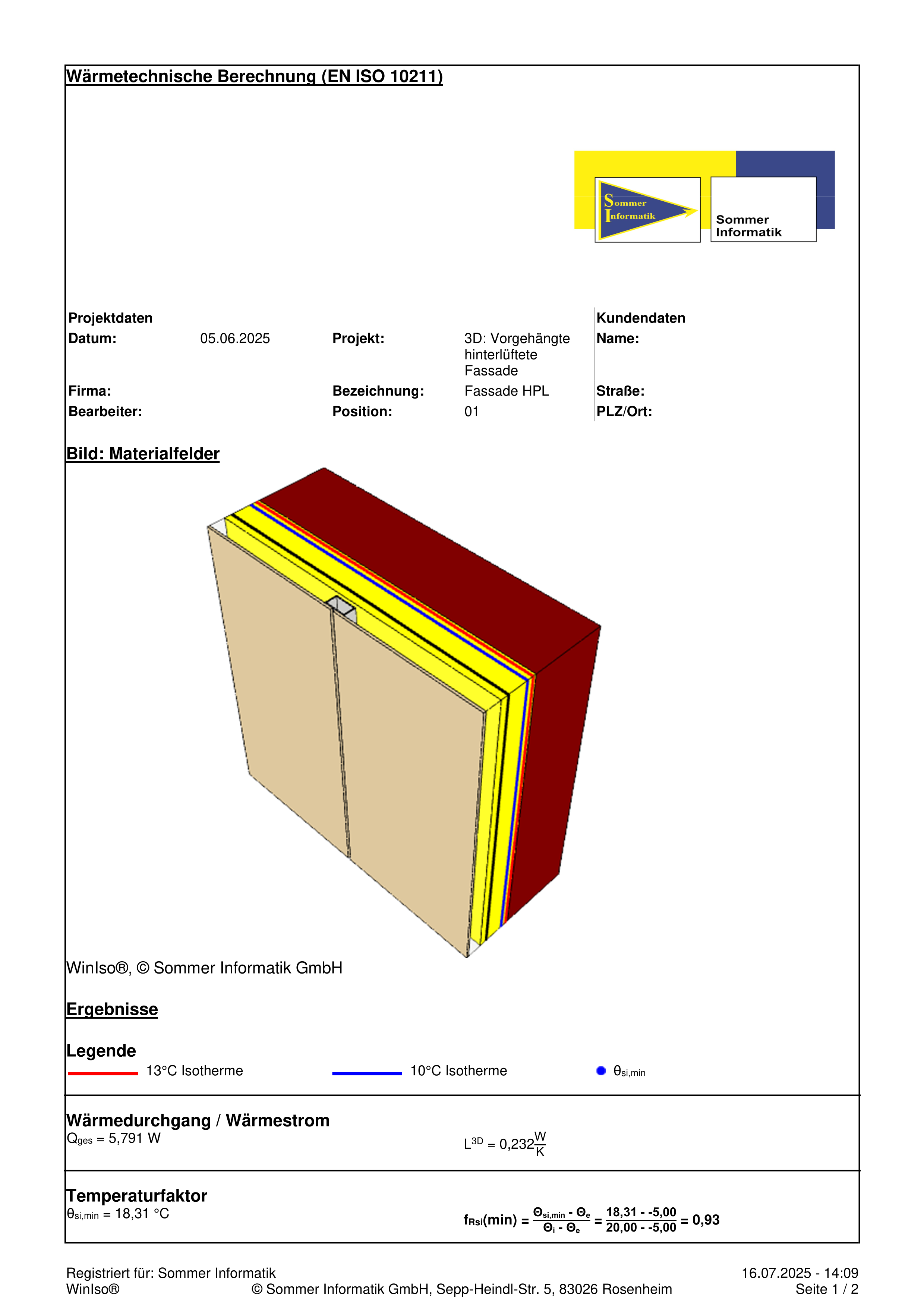

Mevcut
“Standart” ve “Uzman” rapor şablonları, ilgili gösterimleri ve karakteristik değerleri içeren çıktılar ve PDF’ler oluşturmak için kullanılabilir. Word formatındaki raporlar daha sonra özelleştirilebilir ve tamamlanabilir.

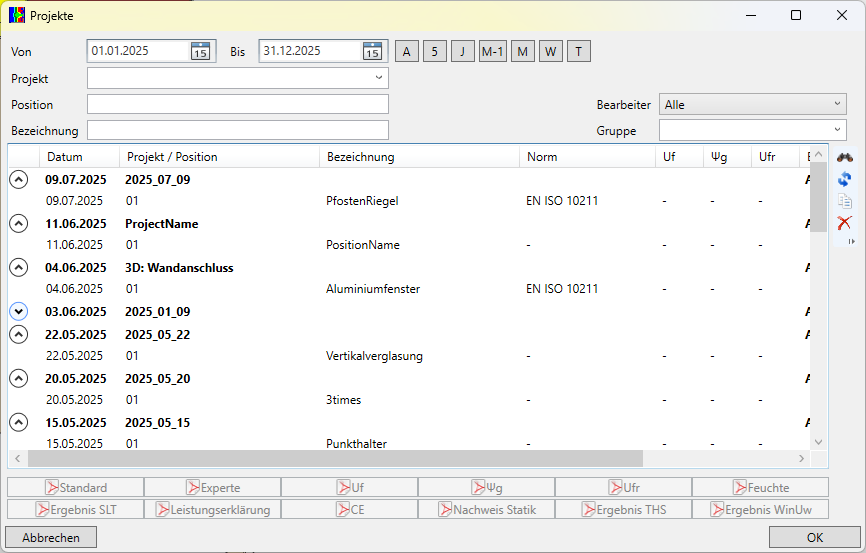

Projeleri kaydedin ve yönetin
SommerGlobal® veritabanında, depolanan hesaplama vakaları bir projenin öğeleri olarak açıkça özetlenir. SommerGlobal® Cloud’a yapılan bir yükleme, belgeleri her yerde kullanılabilir hale getirir.
Terimlerin açıklanması
Üç boyutlu
U-değeri
Küflenme riski
Yoğuşma
Sıcaklıklar
fRsi faktörü
İzotermler
Isı akışları
Psi, Chi değeri
